外枠の製作（2008年11月20日）

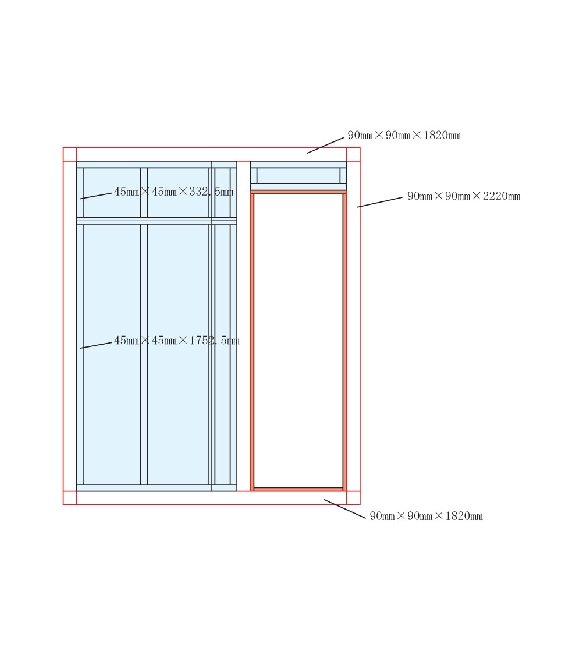

まずはじめに外枠となる柱と壁を既設の壁に沿って建込みます。基本は角材と石膏ボードです。
この作業は一人では難しいので、家のリフォームをお願いしている大工さんにお願いしました。

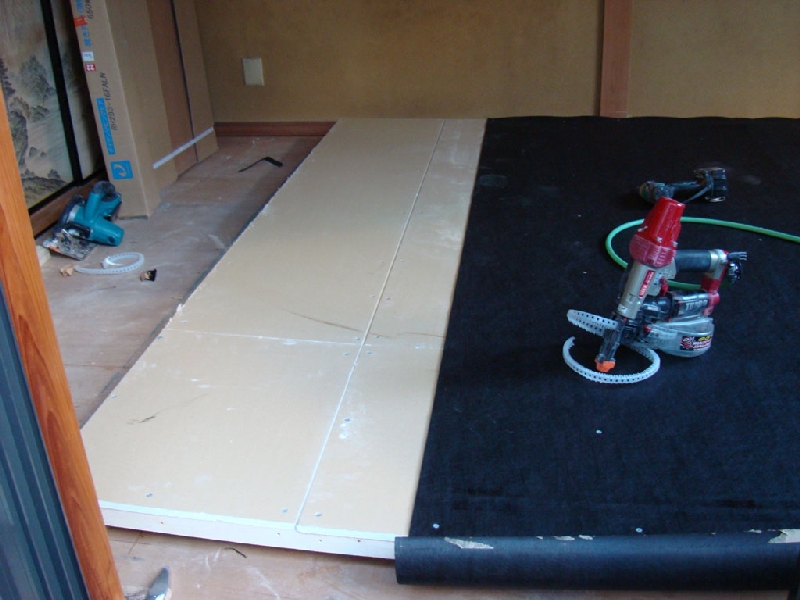

事前に遮音シートを貼付けます

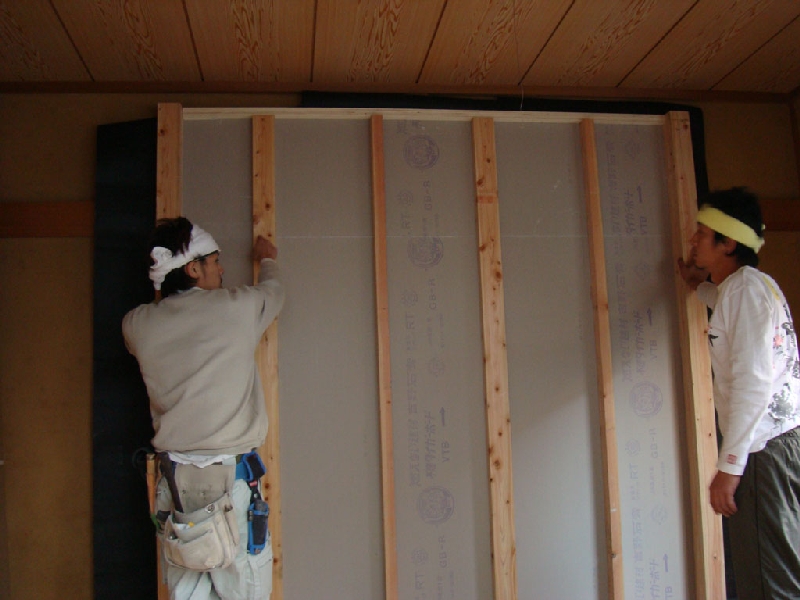

職人さんが2人で起こしました

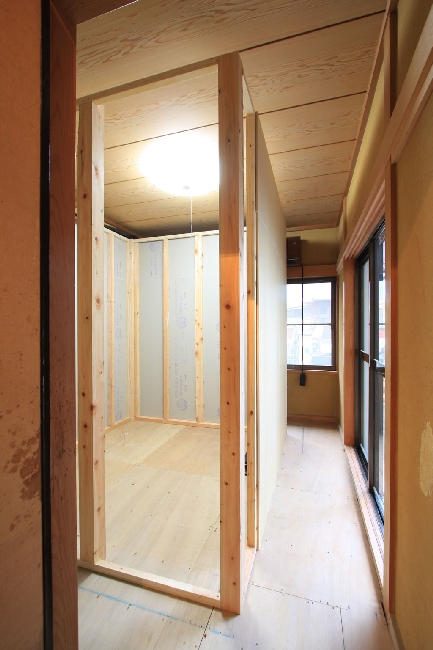

あっという間に外枠完成
天井～遮音シート貼り（2008年11月22日）
天井の上にも遮音シートを貼り付け
床・外枠にも全体に遮音シートを貼り付けます

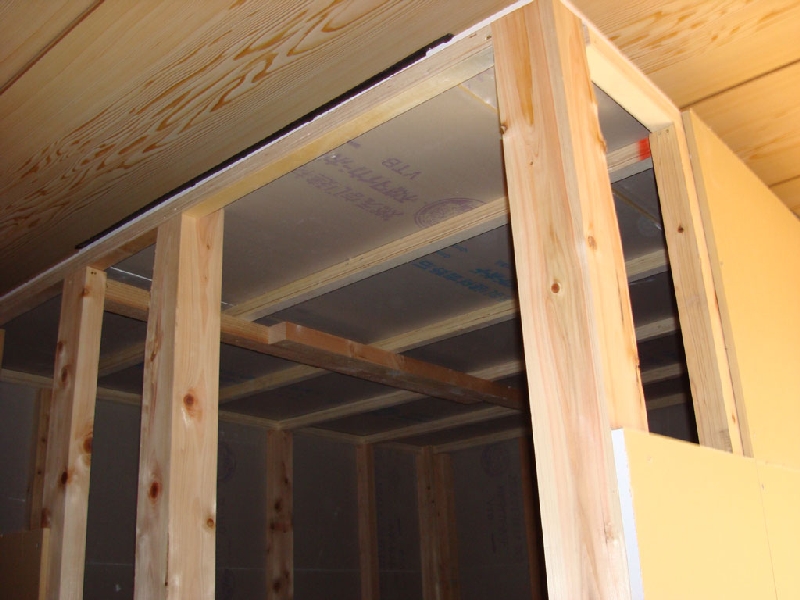

天井の状況

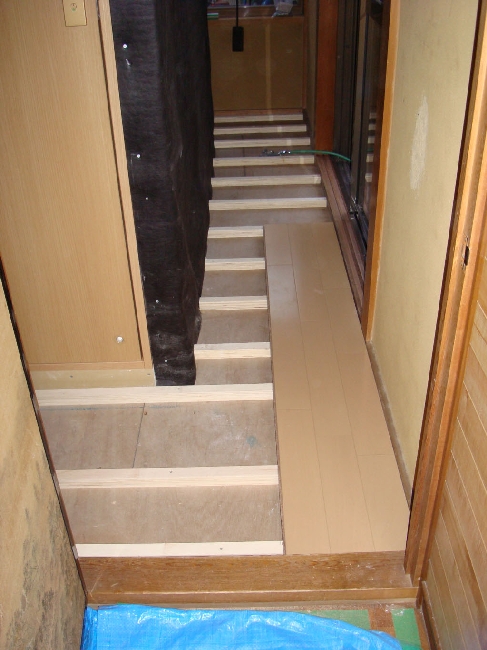

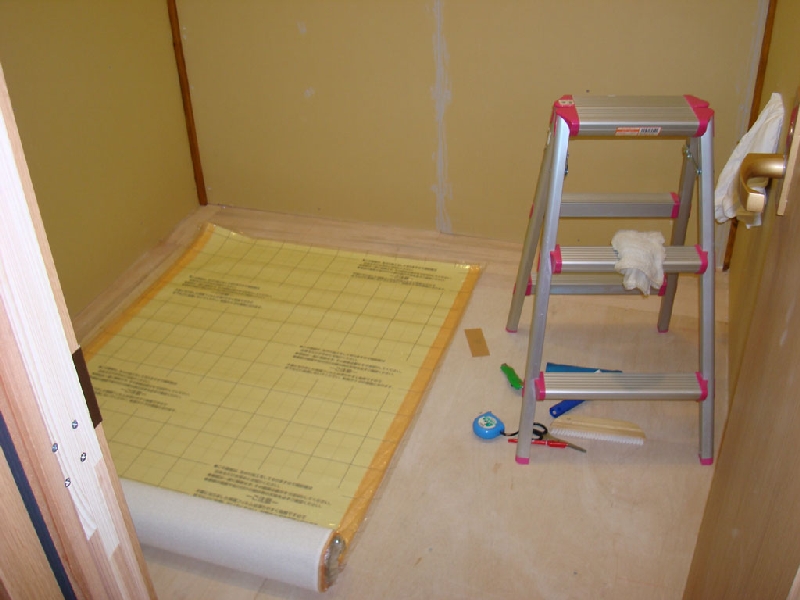

床面にも遮音シートを貼付けます

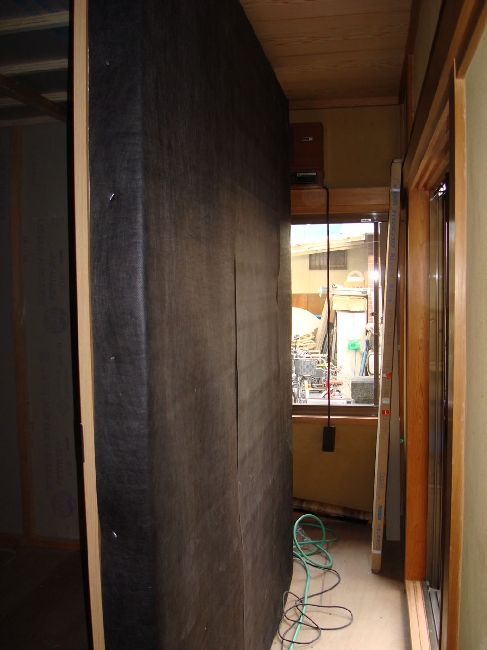

1層目の外枠全体に遮音シートを貼付けました
ドアの取付け（2008年11月24日）
ドアはホームセンターで売っているトイレ用ドアを2枚使い、内側と外側の両方に取り付けます。
そのあとフローリングの施工を行います。ここまでが大工さんとの共同作業です。

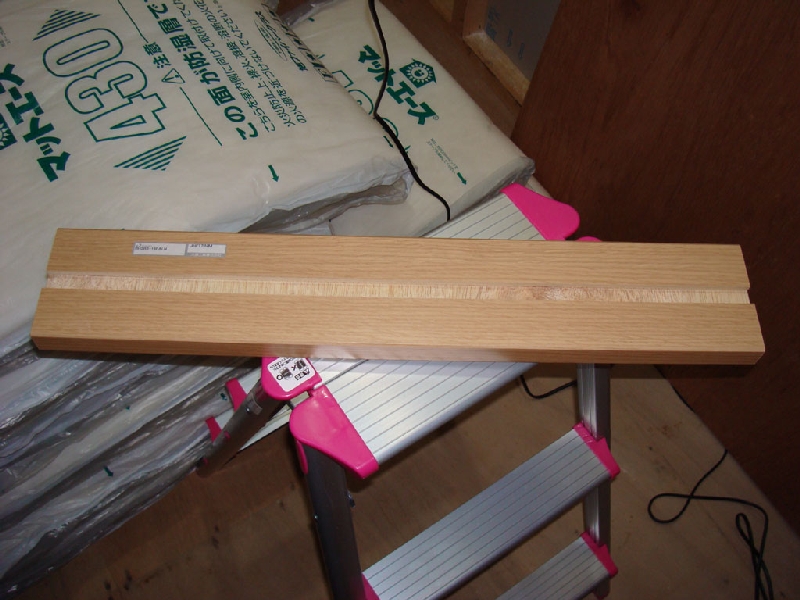

そのまま2重に付けるとあいだが広過ぎるので、ノブが干渉しない広さになるようカットして調整します

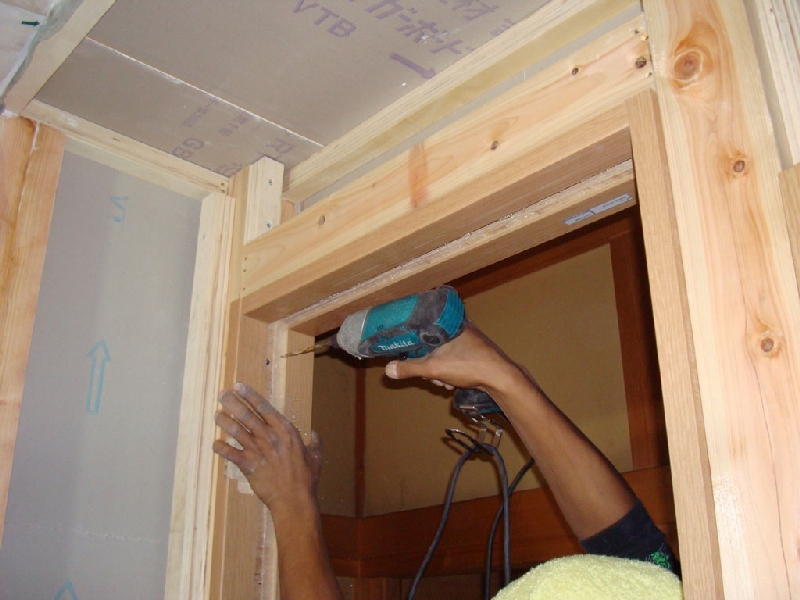

この両側にドアが付きます

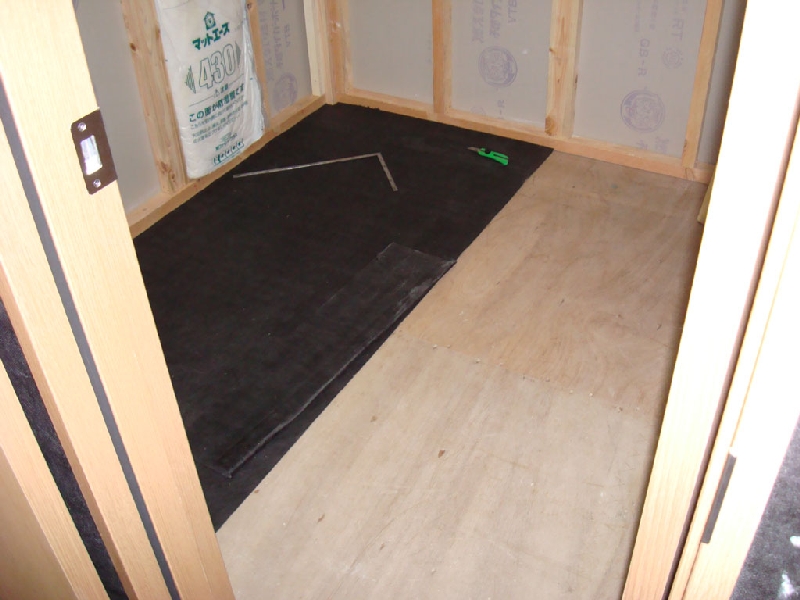

ドアの完成後フローリングの施工
ドアに遮音シート貼り（2008年11月26日）

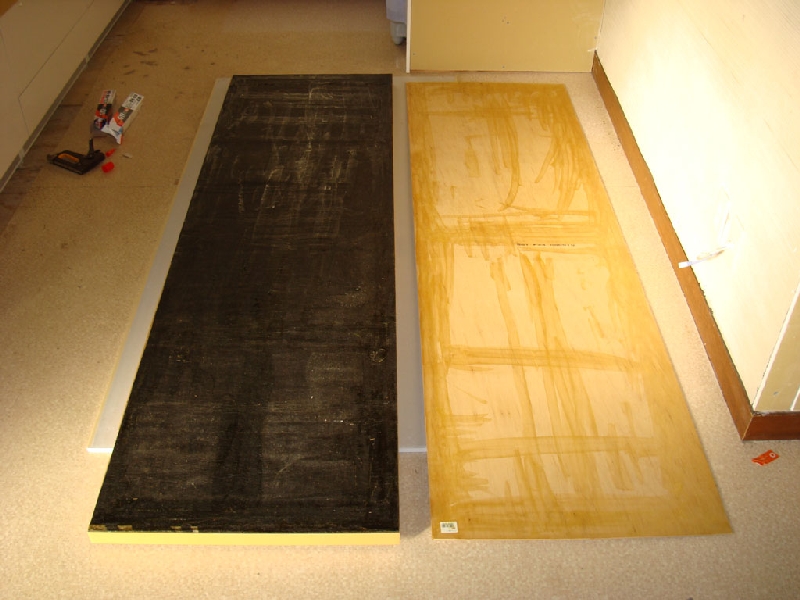

ドアの外側に遮音シートを貼付けますボンドはG17を接着面の両側に付けます
遮音シートの外側に化粧ベニアを貼り付けます(シートの貼付けは外側のドアのみです)
ドアに遮音シートを貼り、化粧べニアを貼ります
ズレ防止のため小さい釘を打っています

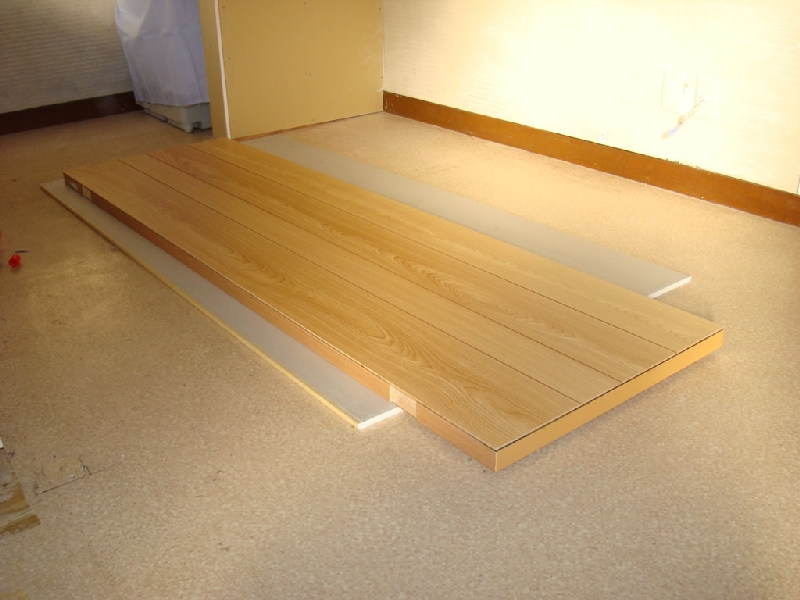

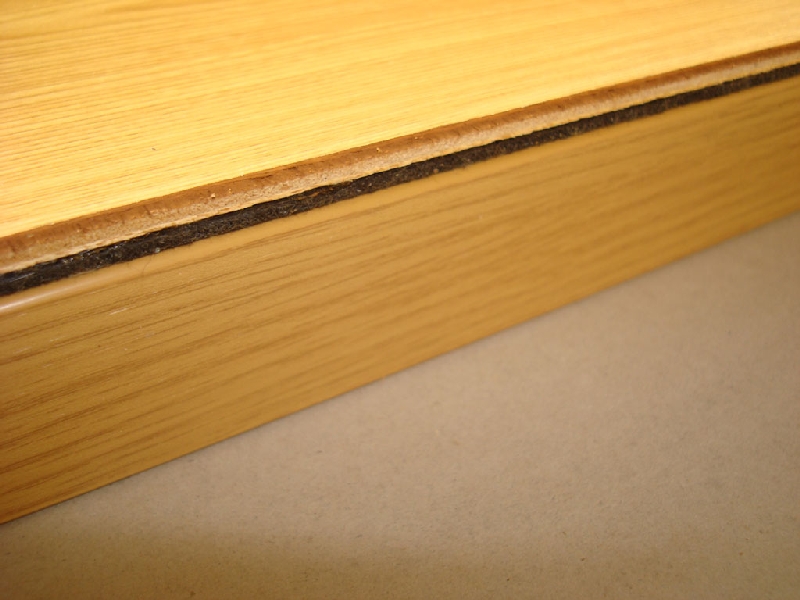

上から化粧ベニア・遮音シート・ドア本体
遮音シートについて
今回使用した遮音シートは
「防音専門ショップ(有）アコルト」で扱っている
「FK240」という厚さ2.4ミリのアスファルト製で
一巻きが幅940ミリ、長さ5メートルで重さが
約34キロあります。
これを全部で７本使用しました。
このシートはライブハウスレベルで使用する位の
もので、ここではオーバースペックかも知れませんが
狭いスペースの為、壁厚をなるべく薄くする目的で
選びました。
（当初、空気層は1層の予定でした。）
厚めの遮音シートを６面全てに貼り、その両側に
グラスウールを入れた空気層を２層設けることで
遮音性能を上げました。
（既設壁と接する面と、床は１層です。）
実際に施工した感想は、厚みが有る為、角の
部分が曲げにくく、今回のように外枠の完成後に
石膏ボードにねじ止めで貼るより、枠を組み立て
る前にコンパネに直接タッカーで留める方が良い
かもしれません。
また遮音シートの重ねた部分が厚くなるので
面を平らに仕上げるにはコツが要ると思います。

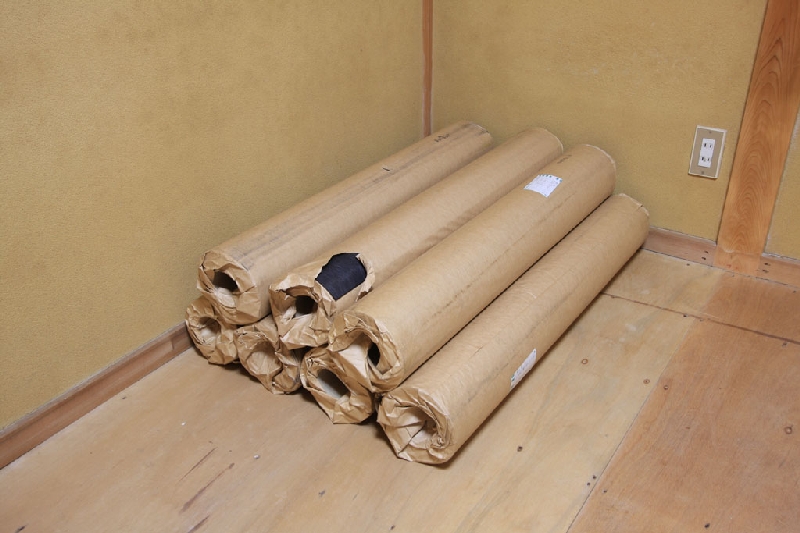

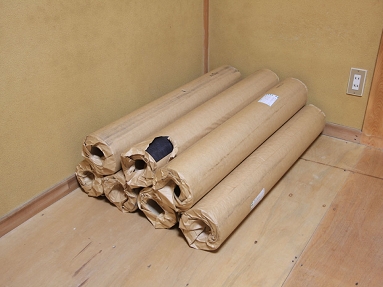

一巻きで重さが約３４キロ全部で７本使用しました。

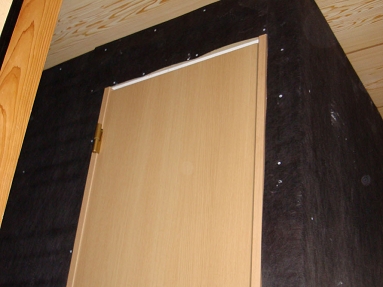

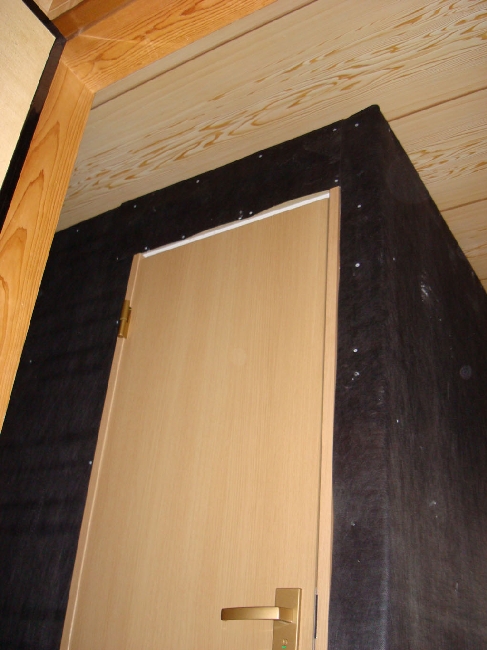

遮音シートを貼付けた状況です
グラスウール取付け（2008年12月3日）
空気層を角材を使って作り、その空間にグラスウールを詰めます
少しでも室内のスペースを確保するため、角材は45ミリでグラスウールは、ぎっしり詰まった状態です。

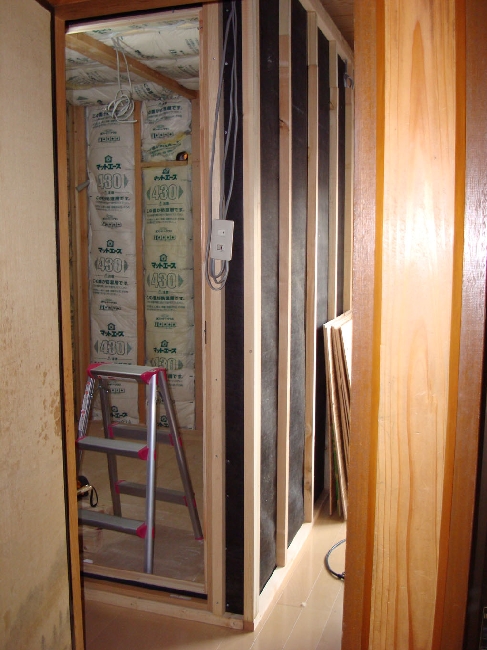

角材の間にグラスウールを詰めます

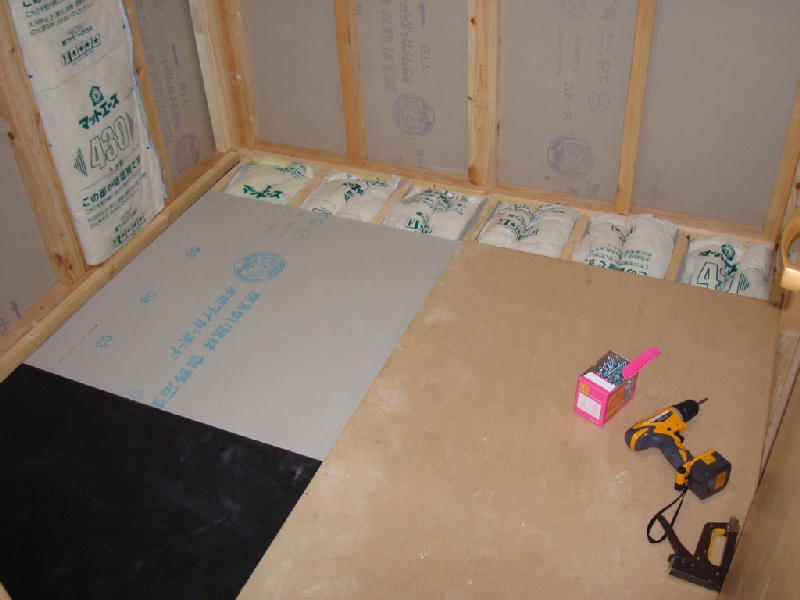

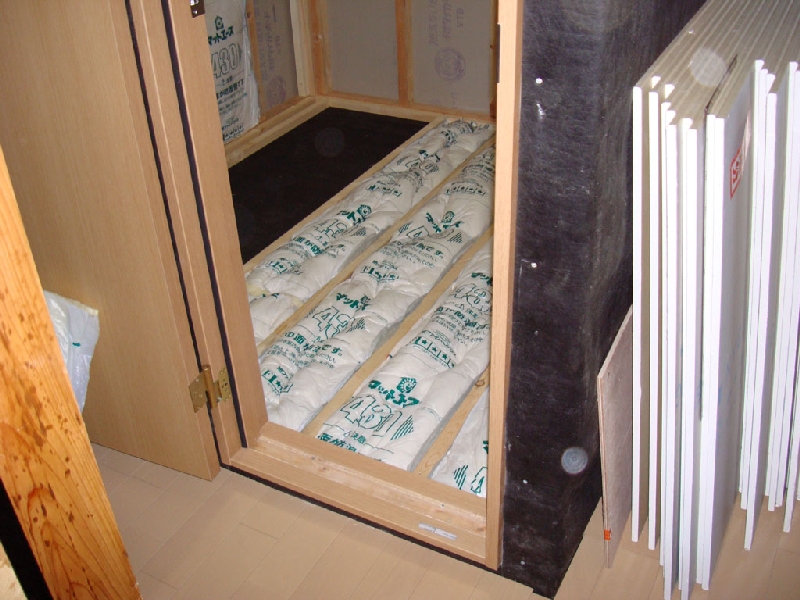

床は空気層が１層です。石膏ボード、ゴムシート、コンパネ、最終はカーペット仕上げです
側面は既設壁と接した面以外は遮音シートの内側、外側の両側に空気層を２層作ります。
天井の施工から外枠仕上げ（2008年12月6日）
天井は内側から空気層を２層作り、最後に仕上げ材を貼ります。

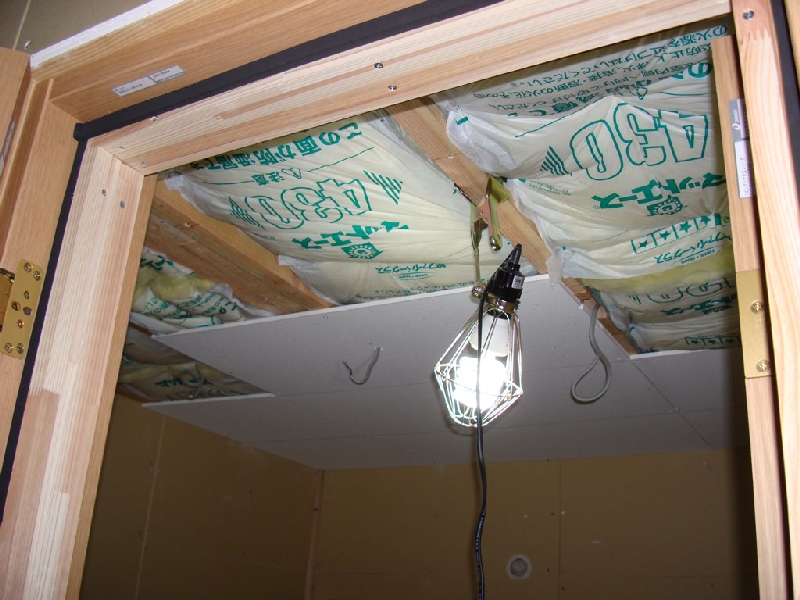

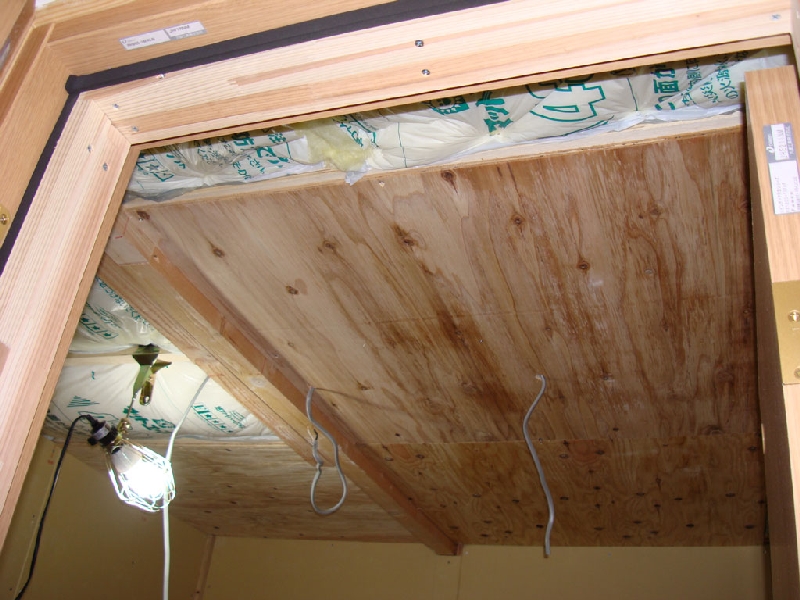

天井の内側から１層目の空気層を施工
その内側に２層目を作り天井仕上げ材を貼ります

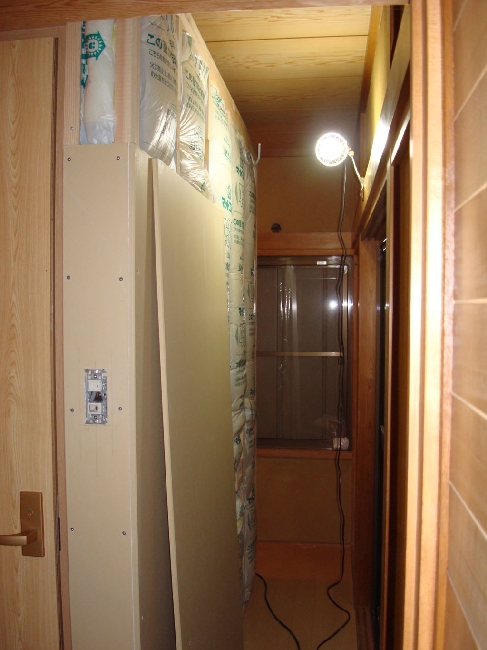

外側に石膏ボードを取付けます
照明・内側の仕上げ（2008年12月9日）
照明は配線ダクトと蛍光灯の２系統としました

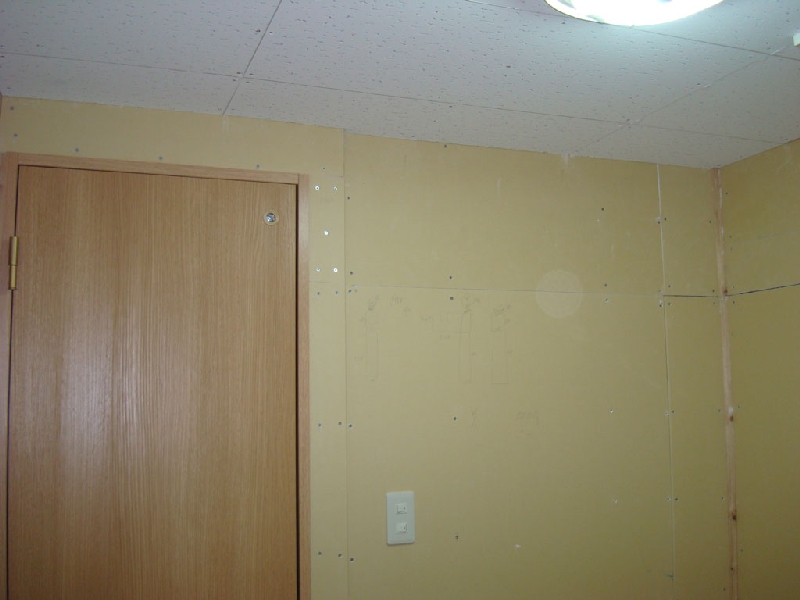

内側にも石膏ボードを貼り付けます

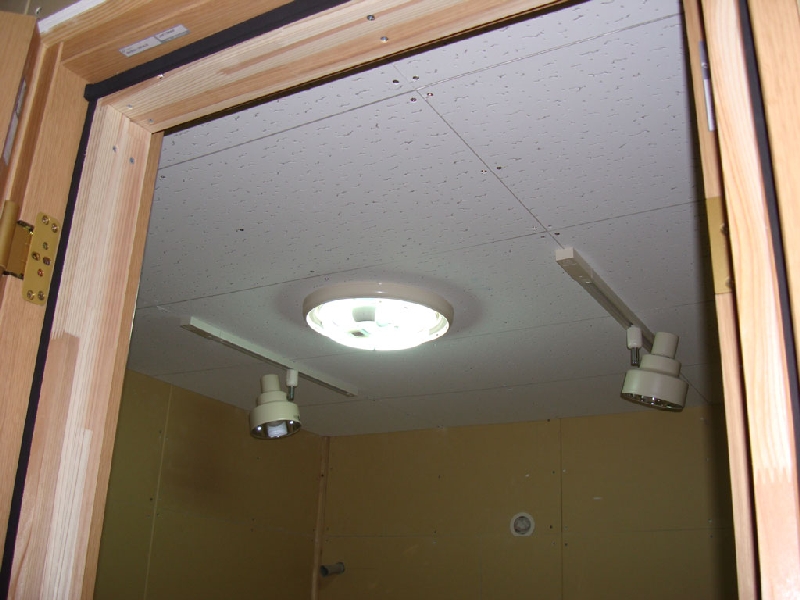

天井の照明設置状況です
内側も石膏ボードを貼ります
コンピュータ用ラックの製作（2008年12月10日）
室内は狭いので騒音・熱を発するコンピュータは室外に設置します。
その為のラックをコンパネで作ります。
上下２段で２台のコンピュータとハーフラックサイズのＶＴＲなどが設置できる大きさです。
配線は事前に壁に穴を空け、遮音シートにはスリットを切りケーブルが通るようにしてあります。

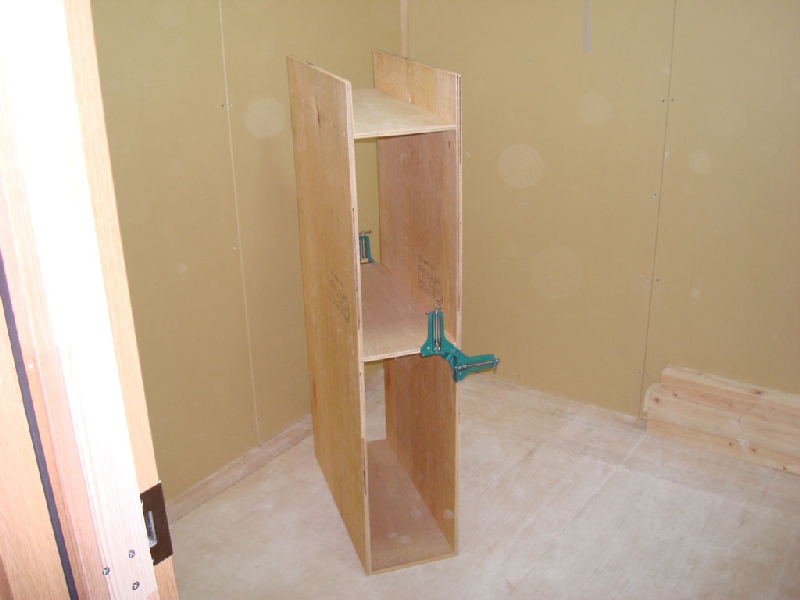

厚さ１２ミリのコンパネでラックを組立ます。（Mac G5が入る大きさです）

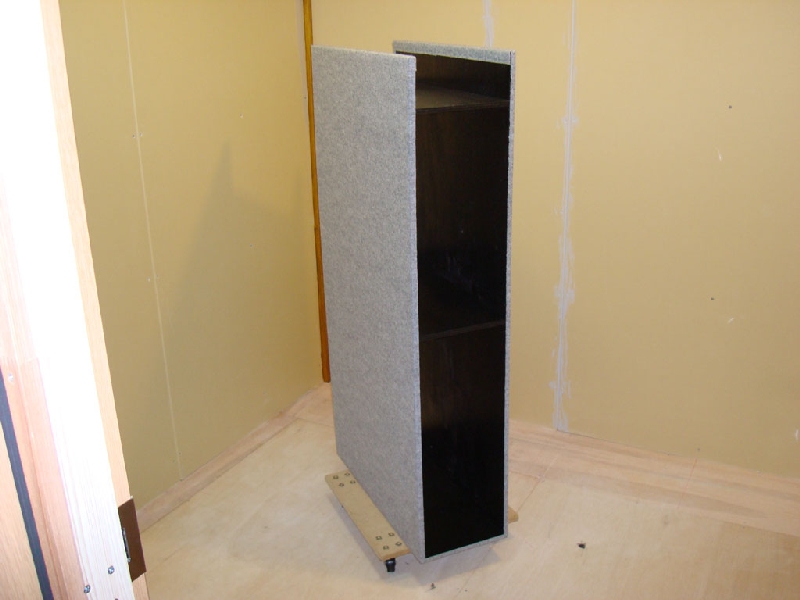

内側を黒く塗り、パンチカーペットを貼ります

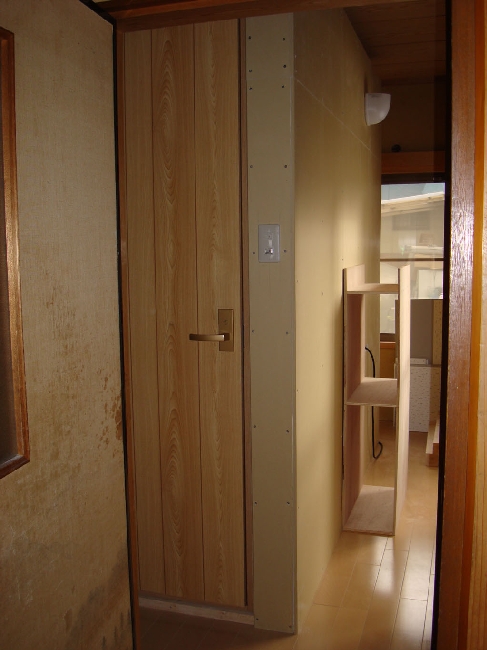

こんな感じに設置します
クロス貼り～完成（2008年12月12日）
最終仕上げにクロスを貼ります
クロスはコーナン製で初めてでも綺麗に貼れました

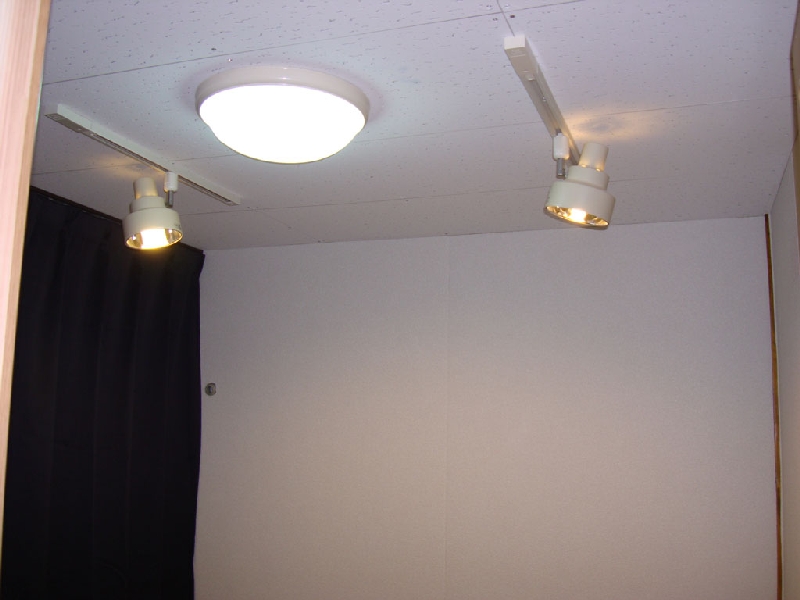

内側の壁面の一部には音の反射を減らすため暗幕を吊りました

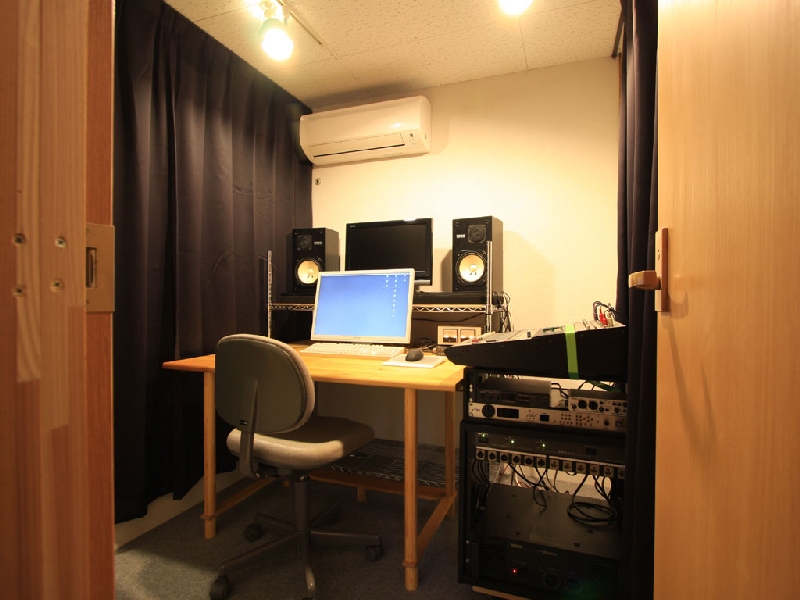

完成しました

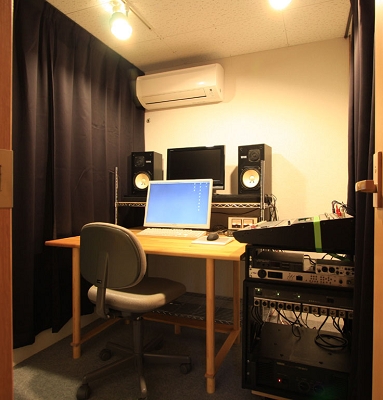

完成状況
約１ヶ月をかけて製作した防音室が完成しました。
とりあえず機材を入れてたまった仕事を再開
仮に機材を入れてたまった仕事を片付けます。
この状態でしばらく使ってみて、次の改造を
行うつもりです。

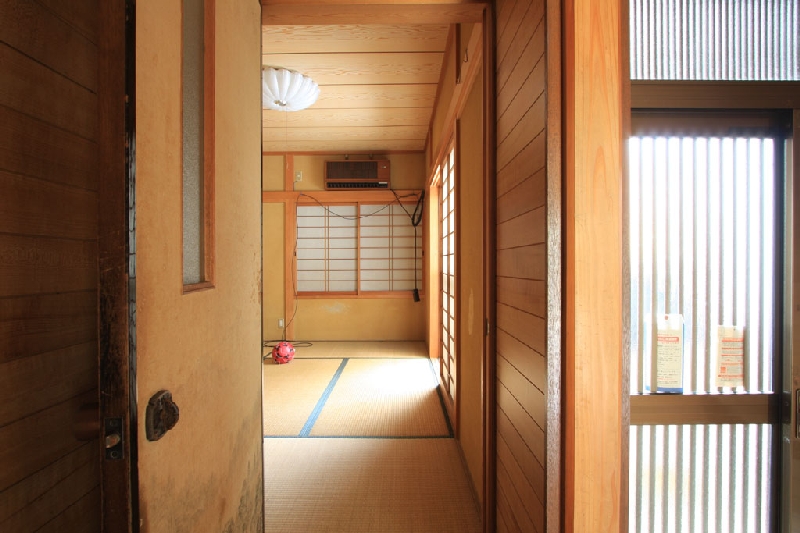

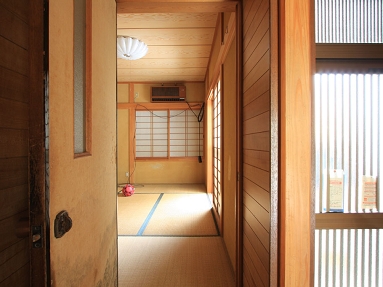

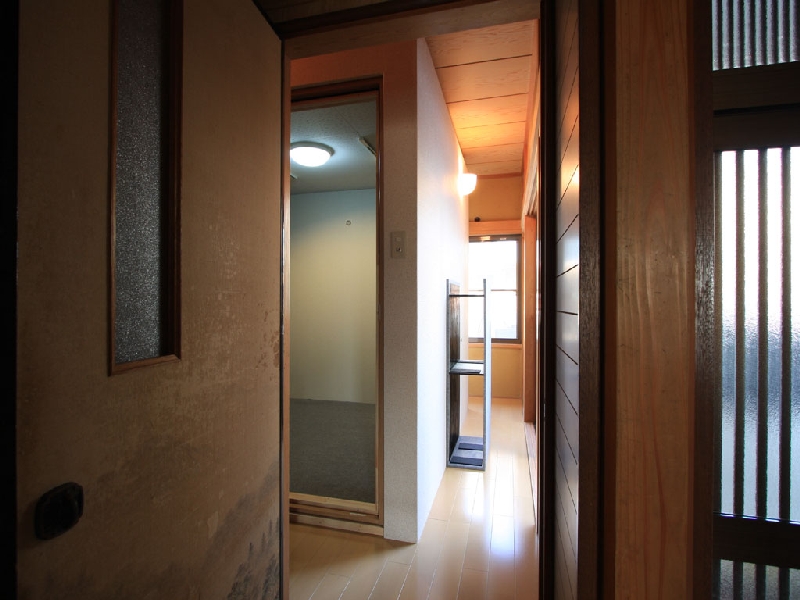

元は６畳の和室でした

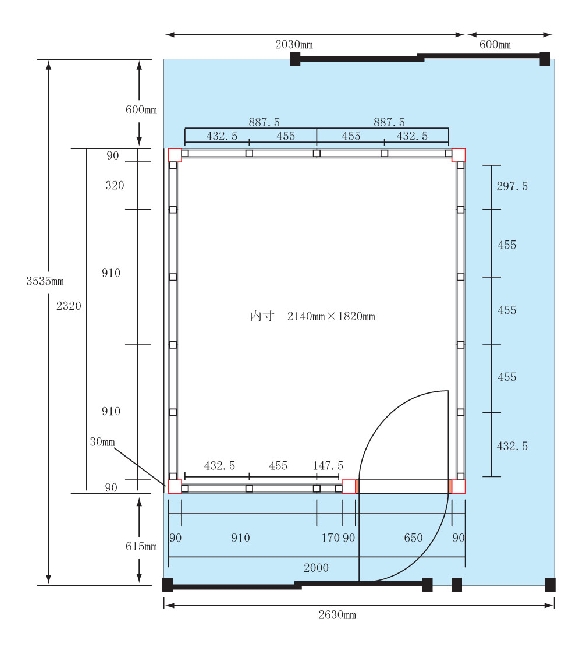

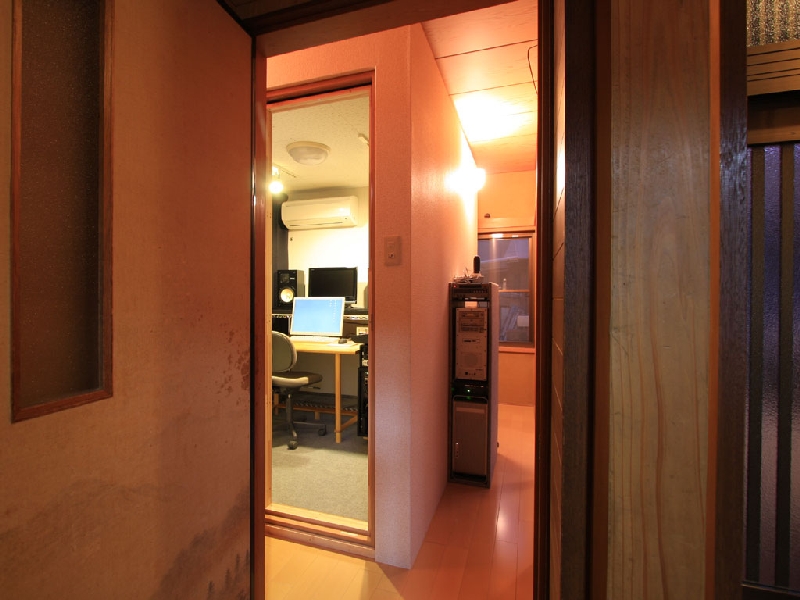

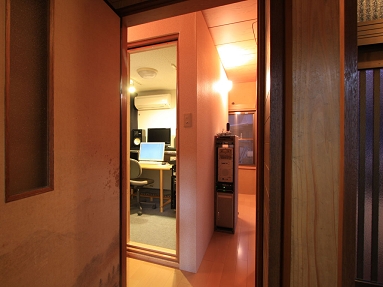

６畳のスペースに内部空間が３畳ほどの防音室が完成
防音室の効果
実際の防音効果ですが、防音室内部とドアの外側とで会話をする事は可能です。
しかし、音のレベルはかなり抑えられているので、防音室を設置した部屋の外に出ると
会話はかなり大きな声でないと出来ません。距離が離れると効果はかなり大きくなります。
深夜に防音室内でロックのミックスダウン作業をしていても、家の外に出ると立ち止まって
耳をすましてもほとんど聞こえません。
家の外の道路をトラックが通ると低域の音はスタジオ内で聞こえますが、スタジオ内の
スピーカーから出る低域の音や振動は２階の部屋にも、家の外でも気になりません。
結果的には予想以上の防音効果がありました。
この事から当初ギターの収録はアンプシュミレーターのみで行うつもりでしたが、
遮音性が良かったのでアンプでスピーカーを鳴らして収録出来るように改造しました。（その2に続きます）
費用に関しては
リフォーム業者さんからの請求が５万円程（外枠の柱と石膏ボード、フローリングの材料費のみ）
遮音シートが約７万円
ドア（２枚分）が約４万円
その他の材料費が約１９万円
合計 約35万円でした。（材料費のみで人件費は含みません。）
メーカー品で２畳以上の大きさなら８０万円以上するので、費用的にはかなり抑える事が出来ます。
やる気と時間がある方は、自作防音室の製作にチャレンジしてみてください。
（全て自己責任と言う事でお願いします。）
